1 ora fa, D143.3046 ha scritto:

Marcello e Carlo, scusate l'intromissione, ma visto che Carlo aveva avanzato l'idea di una stazione con raccordo a un'industria chimica.... posso suggerire Priolo-Melilli?

Il piano binari della stazione non è molto impegnativo..........



:ciao:



Ciao Nicola.

Grazie del suggerimento. Non conosco  Priolo-Melillo. Carlo forse si. Aspettiamo lui.



1 ora fa, jango ha scritto:

La "mano" c'è, anzi...migliorata .:batiman:  bravo Marcello !

Grazie Gianfranco,

detto da te ha un valore particolare. Credo che per ottenere risultati accettabili sull'insieme, bisogna lavorare su piccole superfici, immaginando tutto lo scenario come tanti diorami.



:ciao:

  • Like 1
Posted

@UP844

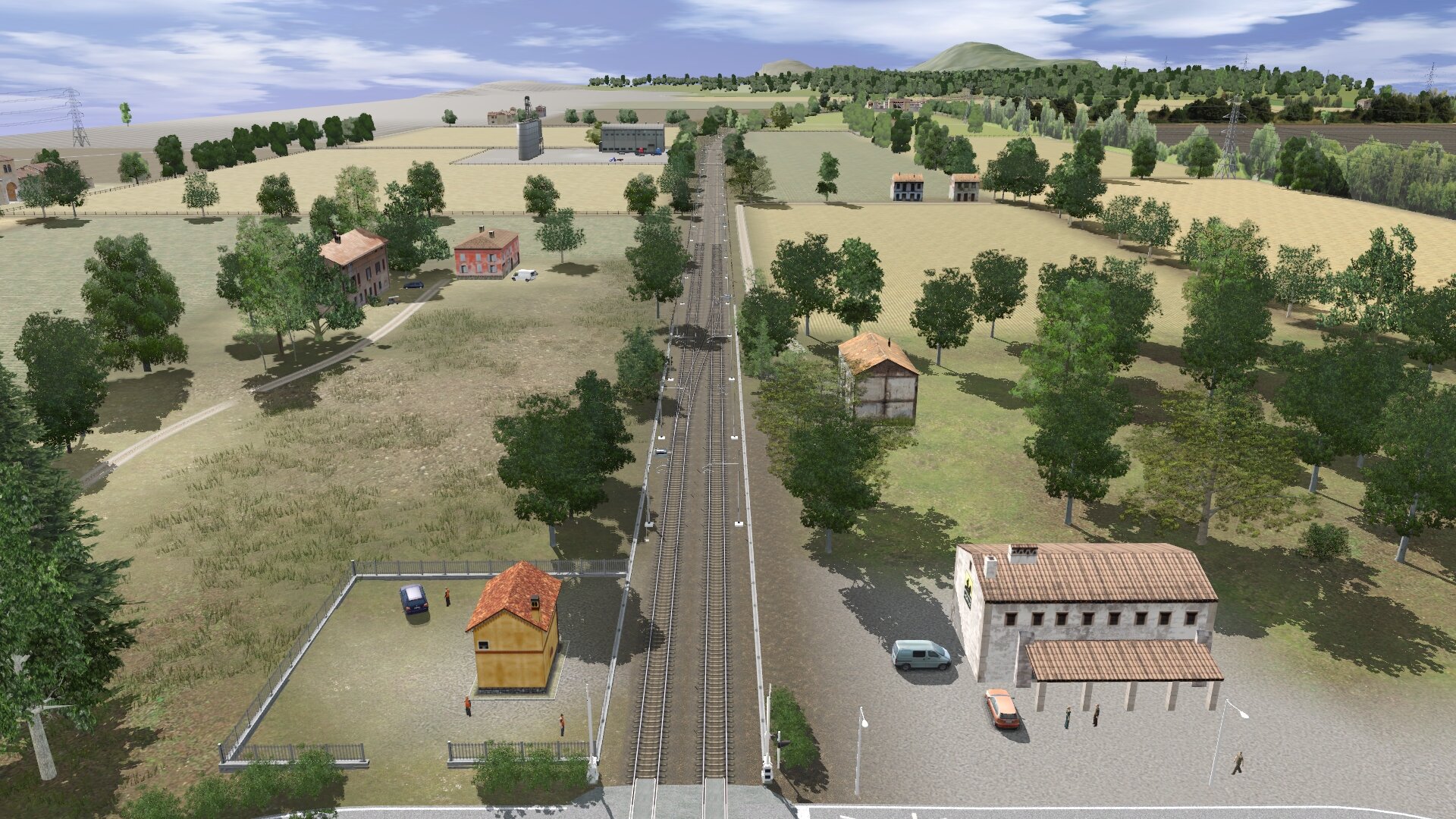

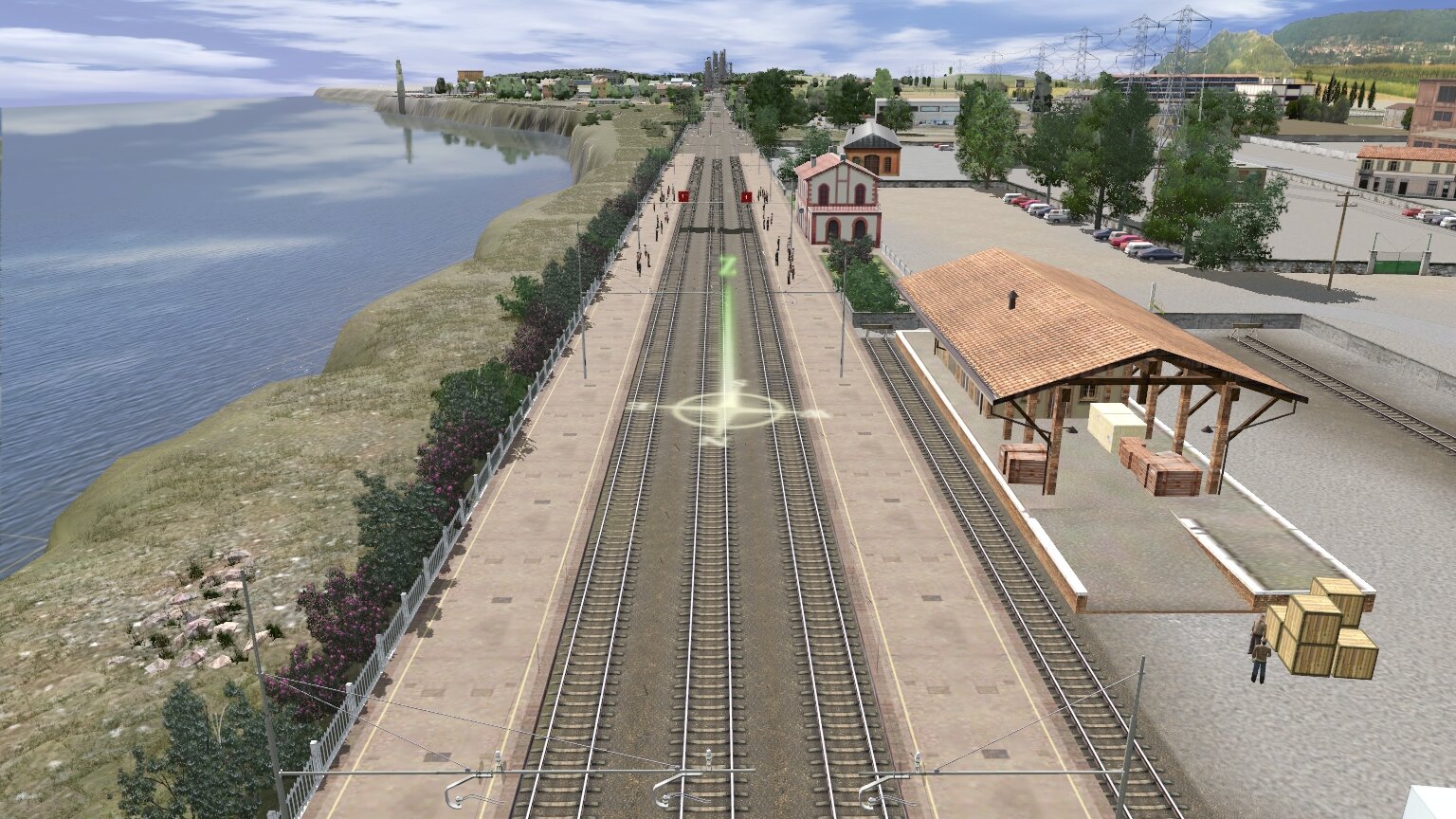

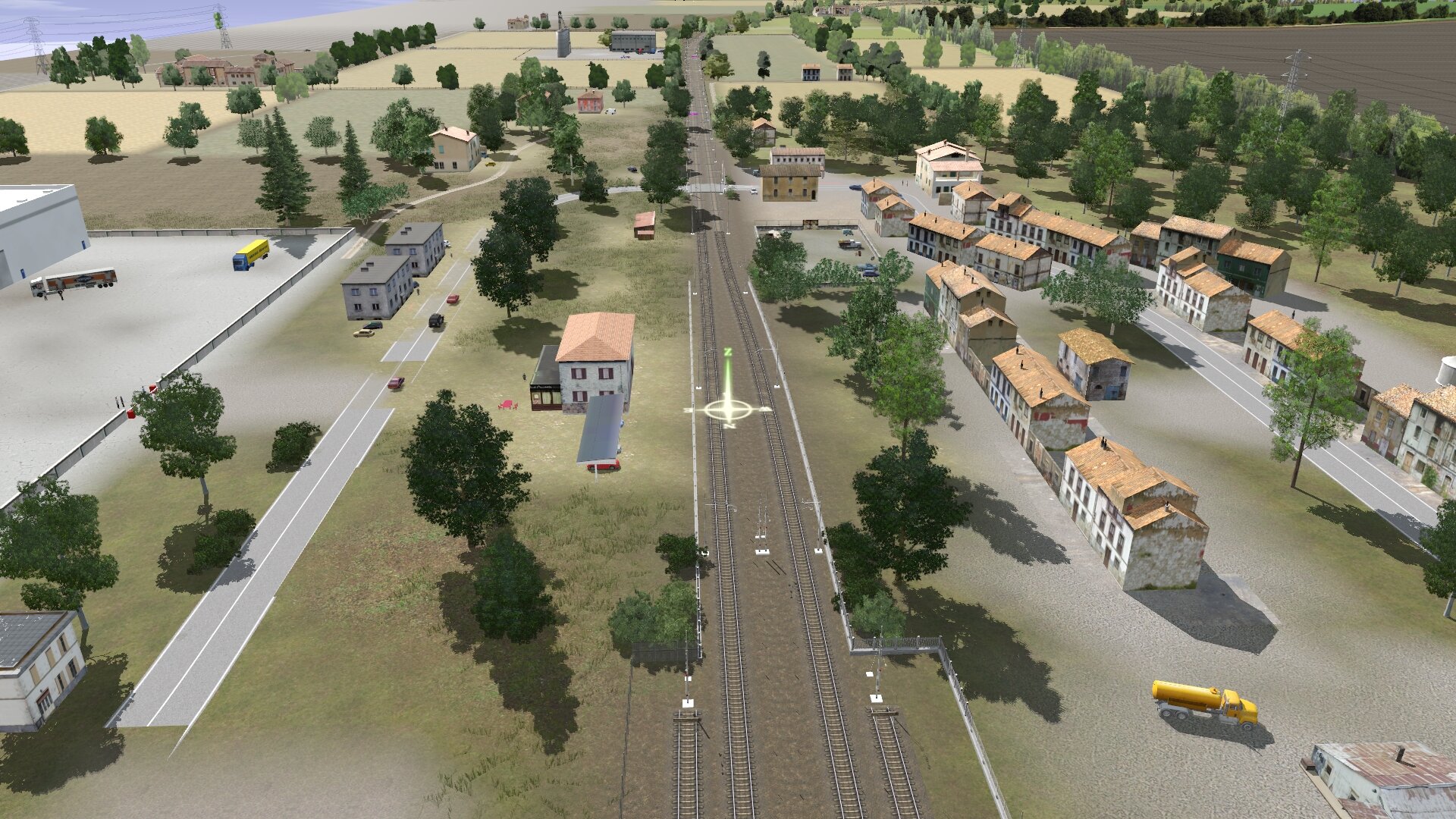

Pazzesco. Non ricordavo. C'è la stazione di Roggia al km 7. Ti posto qualche immagine.

Quindi le stazioni sono 4 e il conteggio dei Km parte da Lantano Sud (della Due Golfi)









:ciao:

  • Like 3
Posted

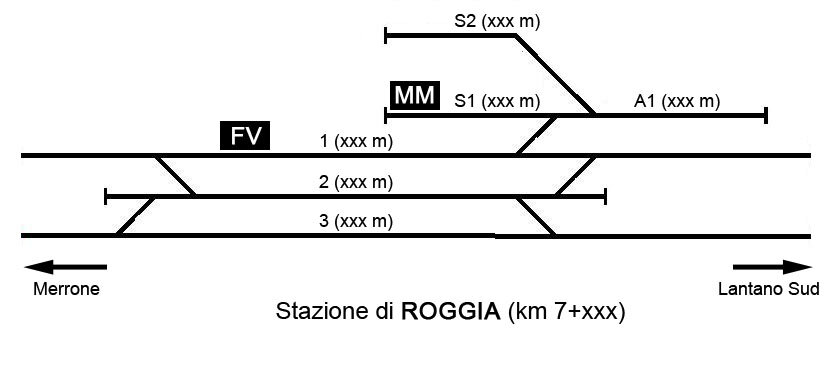

Capita di dimenticarsi qualche trascurabile dettaglio... io non ricordo assolutamente di averci messo mano, ma il piano binari è identico a quello di diverse stazioni della linea Genova-La Spezia (Rapallo, Zoagli) con il binario di precedenza centrale senza marciapiede



Ricapitolando, quindi, le stazioni sono 4:

Roggia al Km 7 (precedenza per merci + scalo)

Merrone al Km 17 (aspetto immagini)

Monte Eria (fermata, solo di transito) al Km 24

Oltena al Km 33 (precedenza, scalo, raccordi, servizi)



Sto già elucubrando sulle possibili sessioni :mrgreen:



Infine, per non smentire l'antico proverbio "Non svegliare il Carlo che dorme" :mrgreen:, tre osservazioni su Roggia:

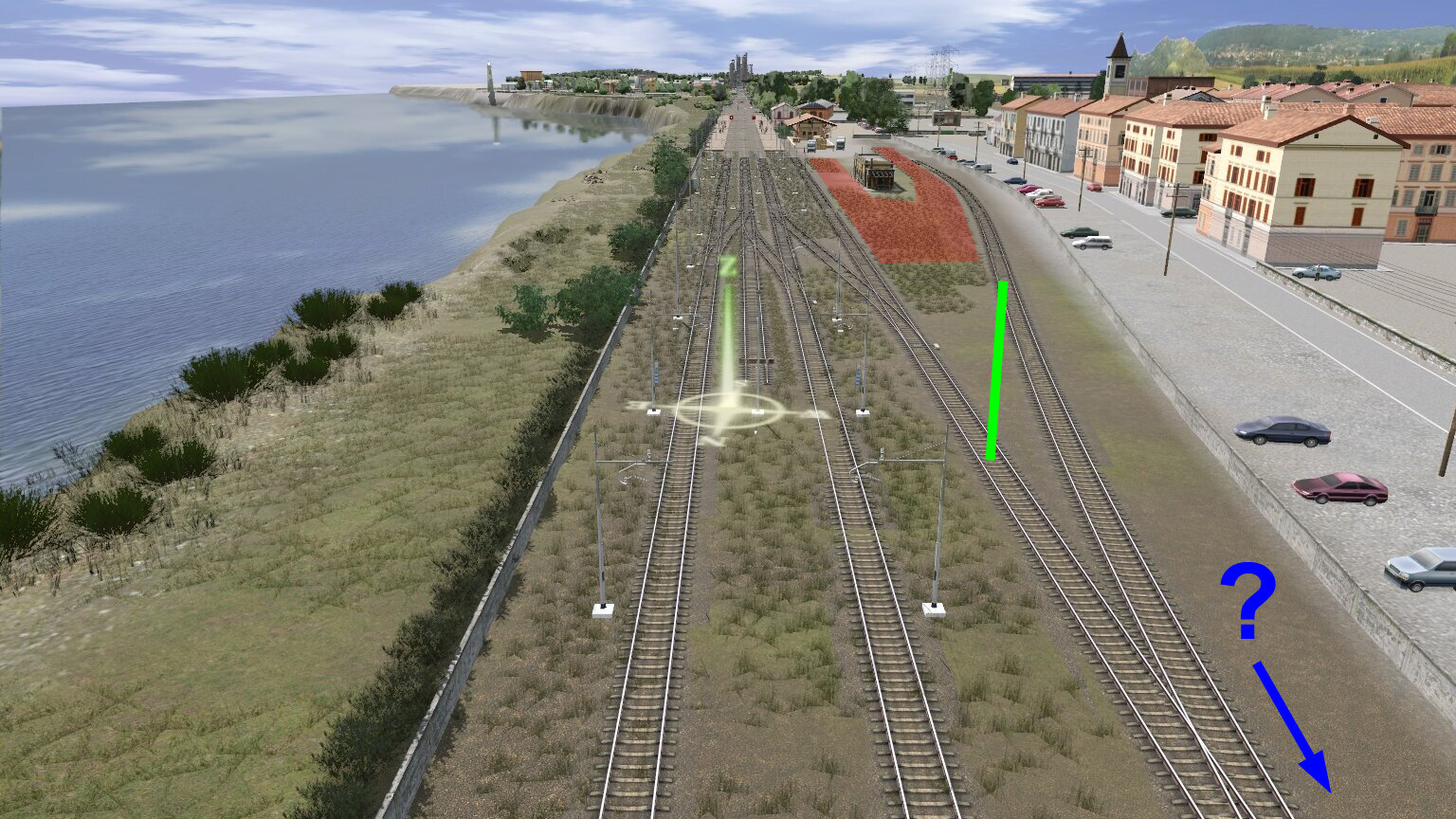

  1. Rimuoverei l'erba dall'area in rosso; l'edificio lì presente (cos'é?) lo sposterei verso l'area ancora erbosa.
  2. Il binario di scalo più a destra lo farei collegare come indicato dalla riga verde: dopotutto sono binari percorsi sempre a bassissima velocità, quindi anche l'uso di scambi da 30 (DSF-3) e curve un po' più accentuate non è un problema. Inoltre si guadagna qualche decina di metri di lunghezza dell'asta di manovra (vedi anche la successiva.
  3. Quanto è lungo il binario che va dal nodo spline dello scambio in basso a destra fino al paraurti (ovvero, l'asta di manovra)?






:ciao:





Posted

Finalmente ti ritrovo! Ora ti riconosco. :inchino:

Ti confesso che l'erba che ho messo non mi piace. Forse la toglierò, e non solo da dove mi hai indicato. Ti posterò qualche altra immagine e valuterò la lunghezza dell'asta di manovra.

Non oso pensare a quello che dirai su Merrone! :classic_sad: (Ovviamente a giusta ragione).



:ciao:





Posted

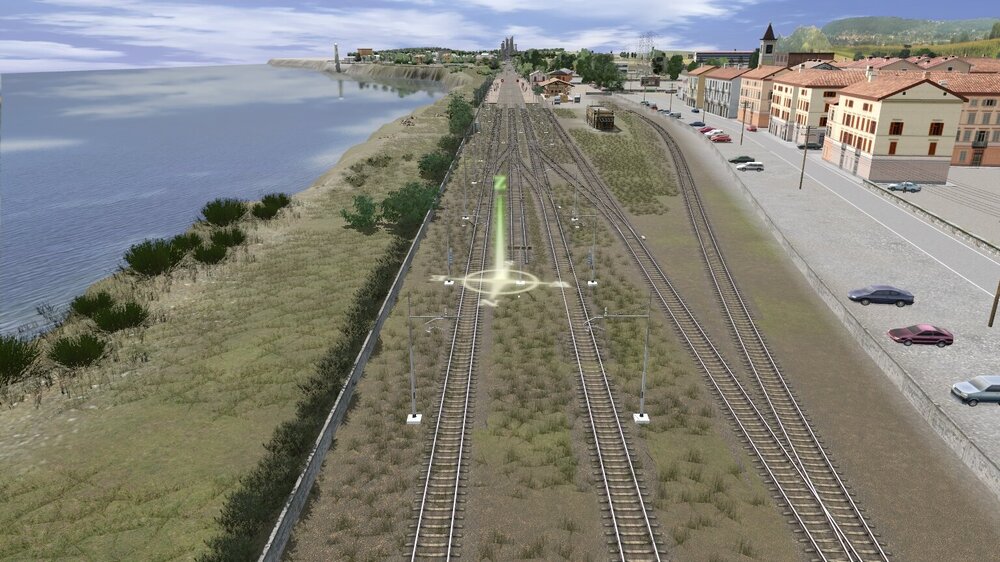

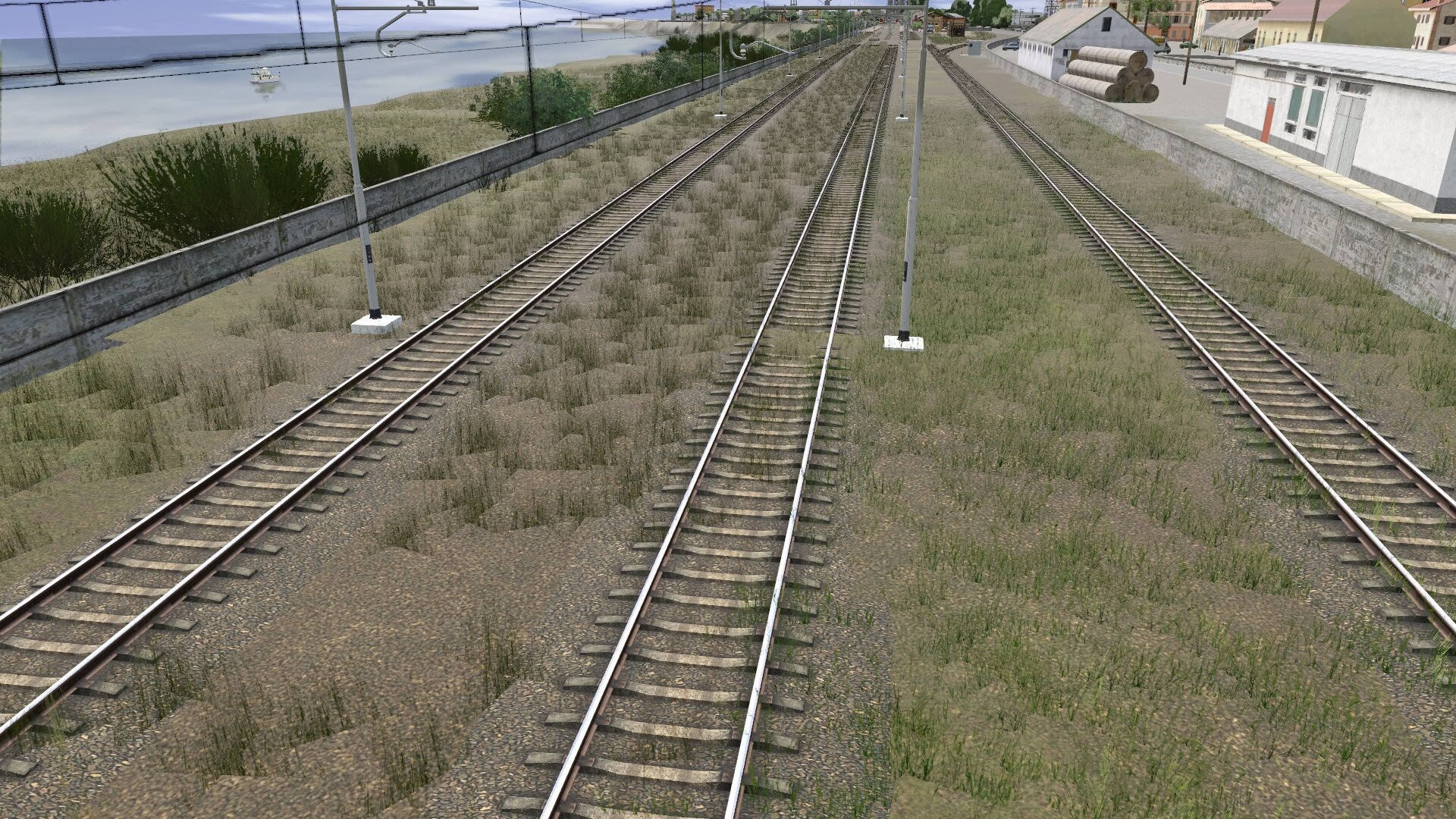

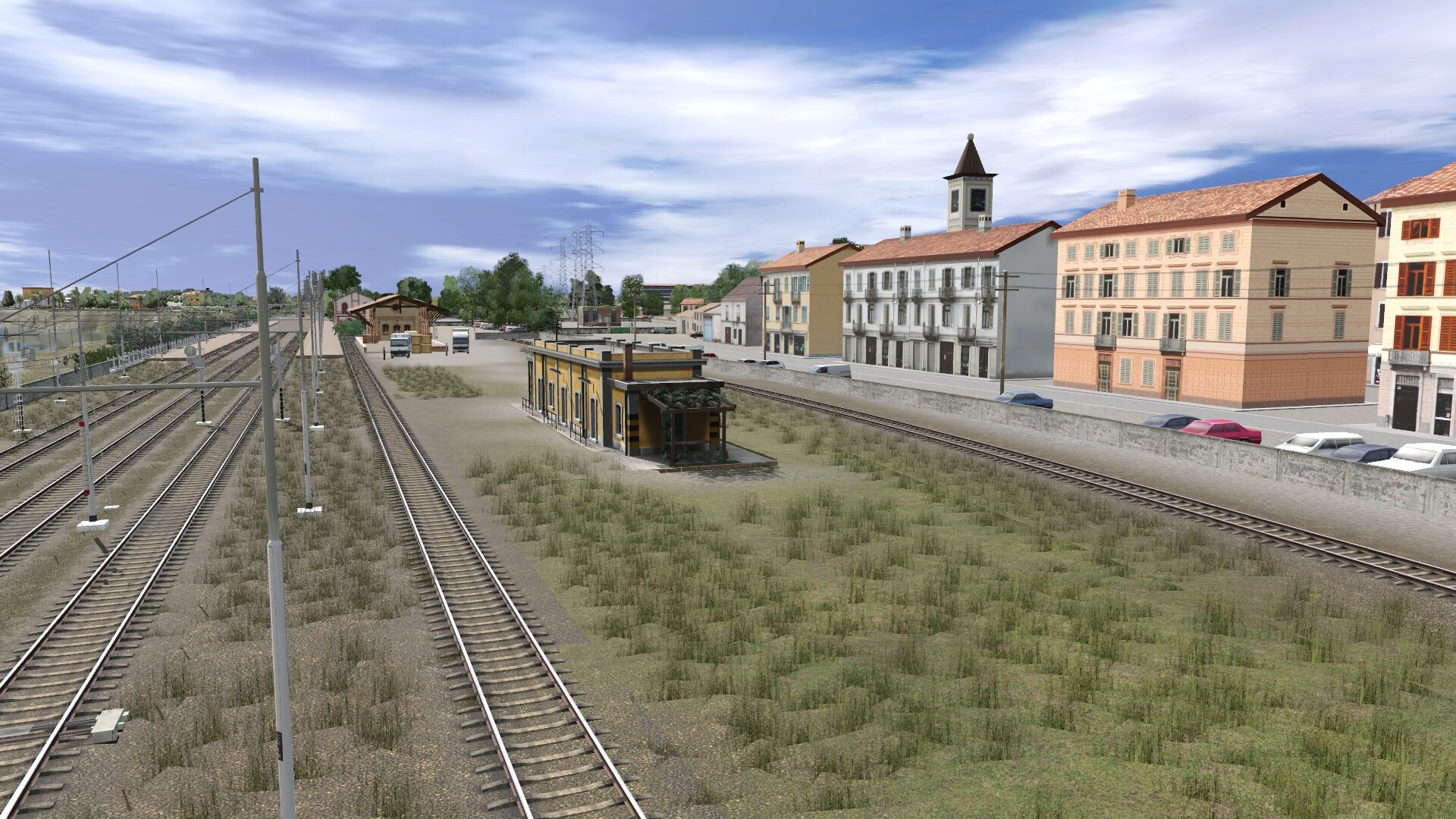

Ecco l'edificio in questione.






L'asta di manovra è 185 m. Mi sembra sufficiente. Se sei d'accordo non cambierei lo scambio.








L'erba a destra è decisamente più bella. Sostituirò anche l'altra. Ti pare?



:ciao:









Posted

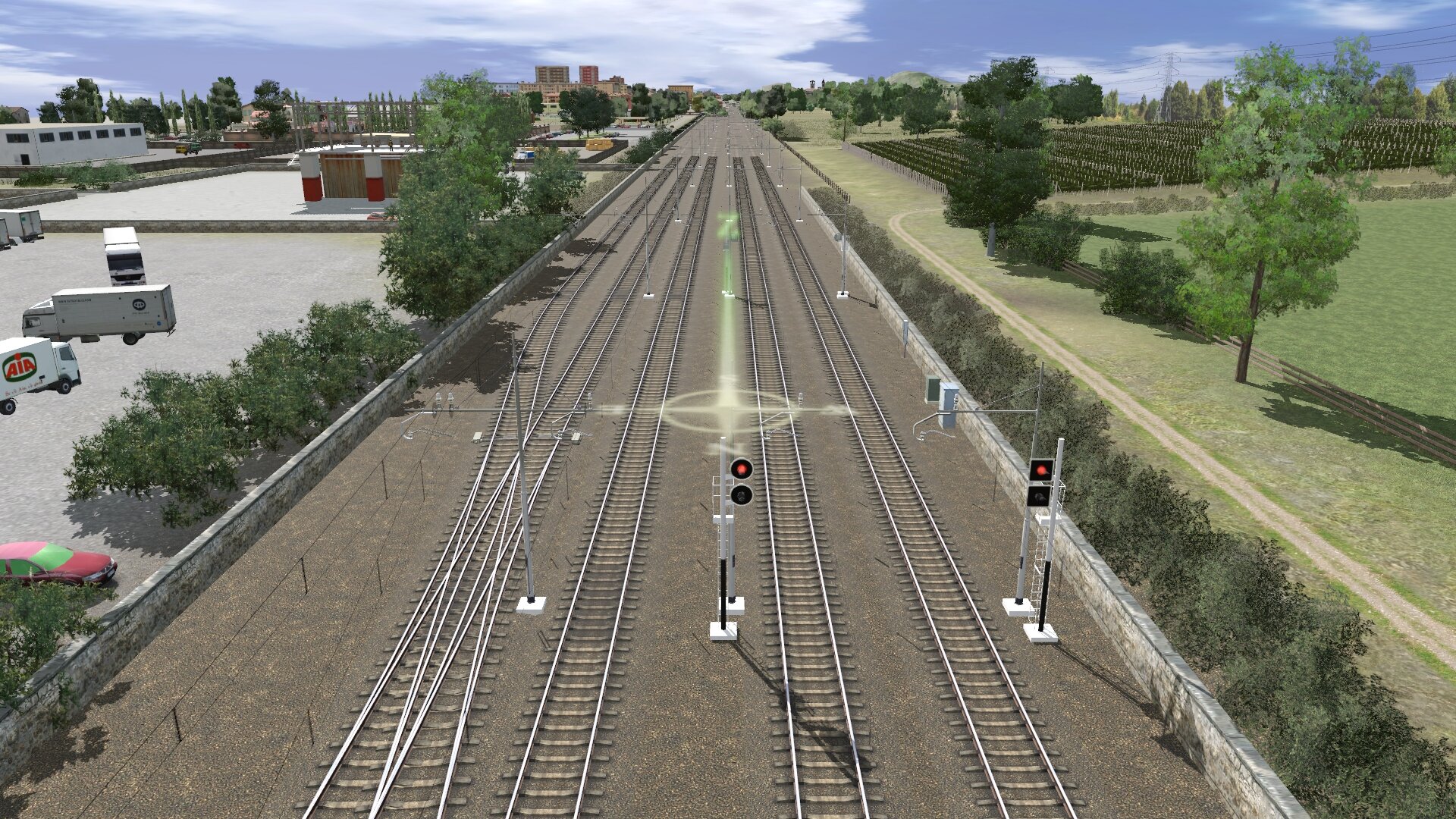

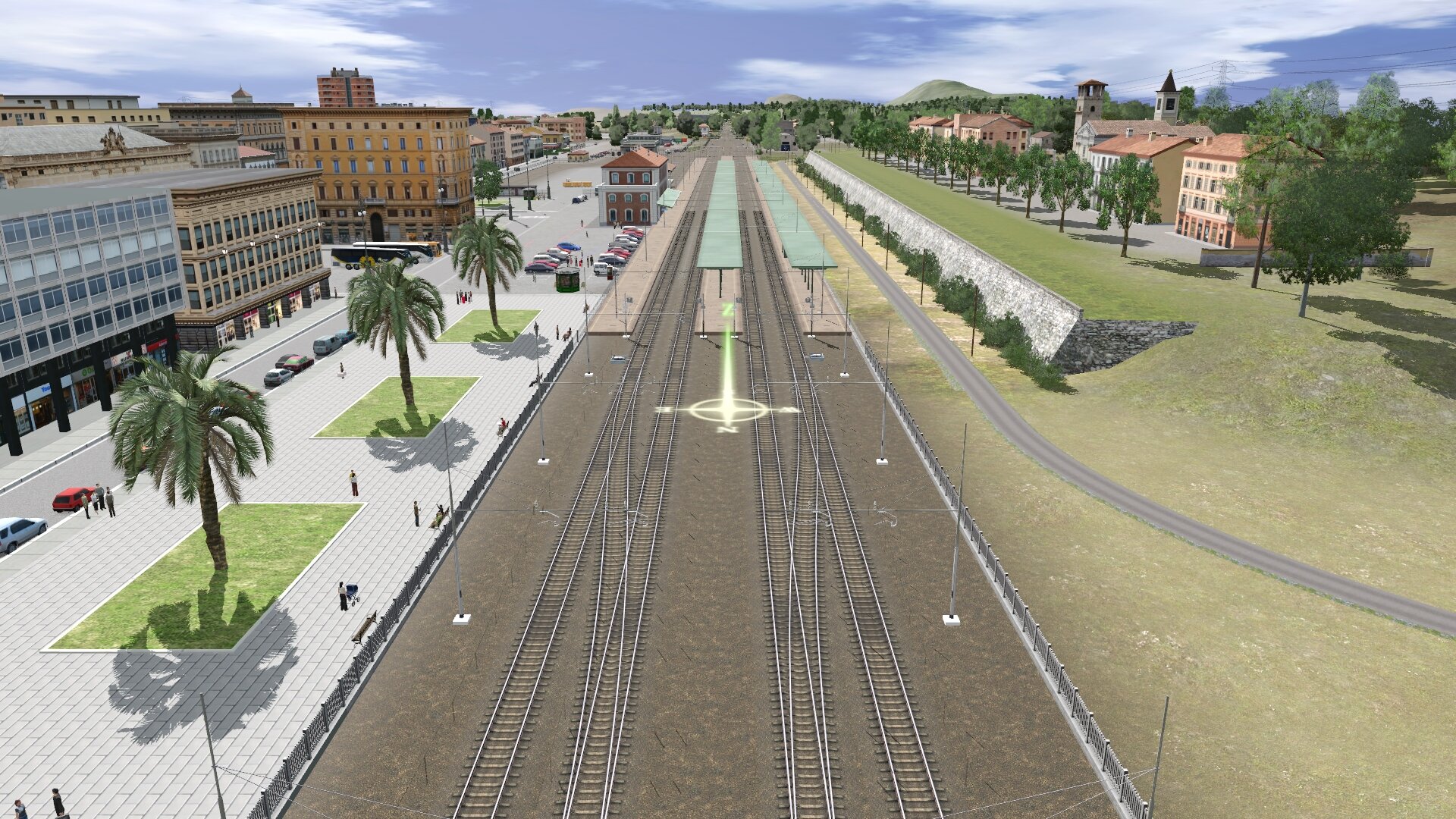

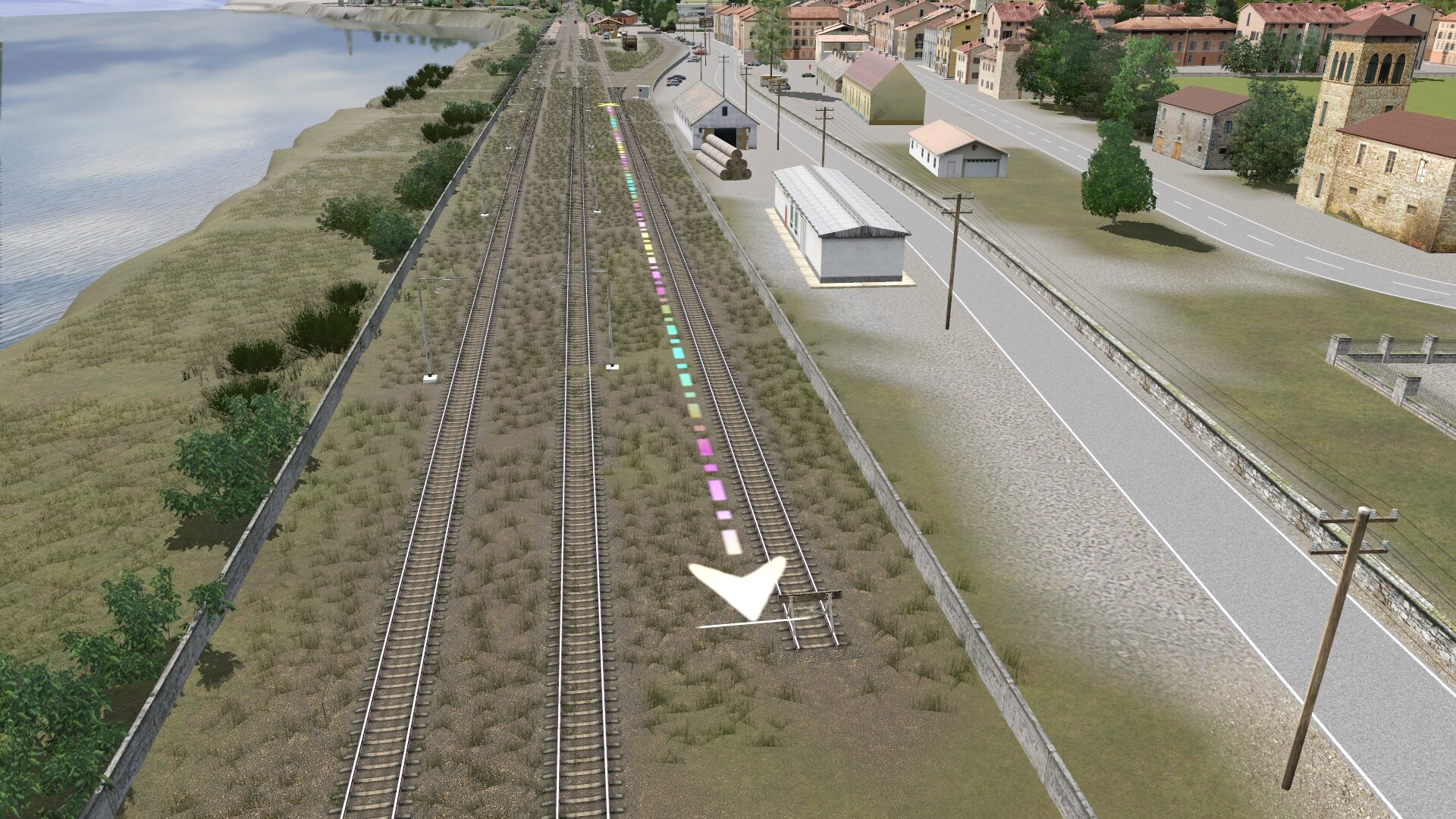

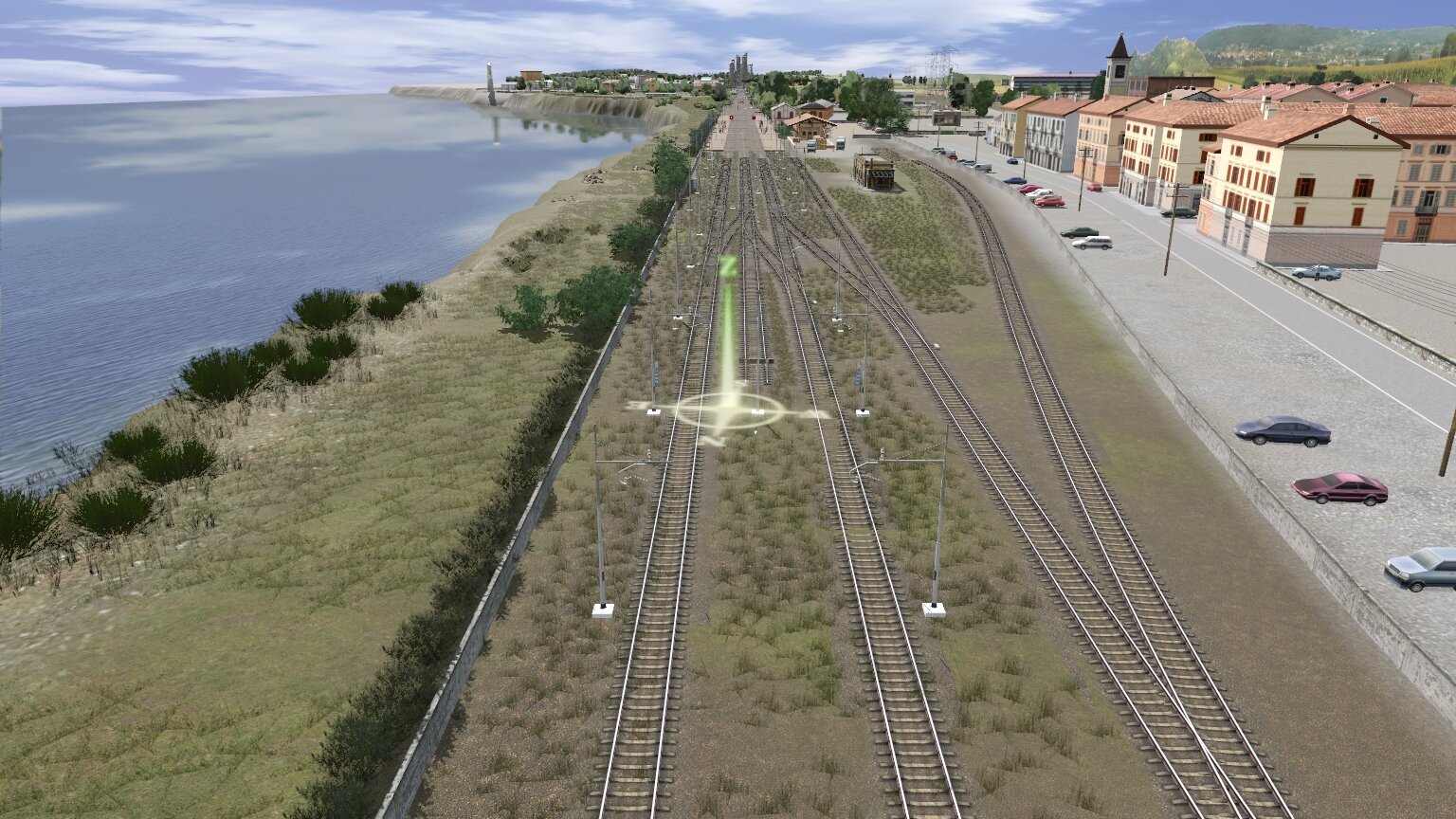

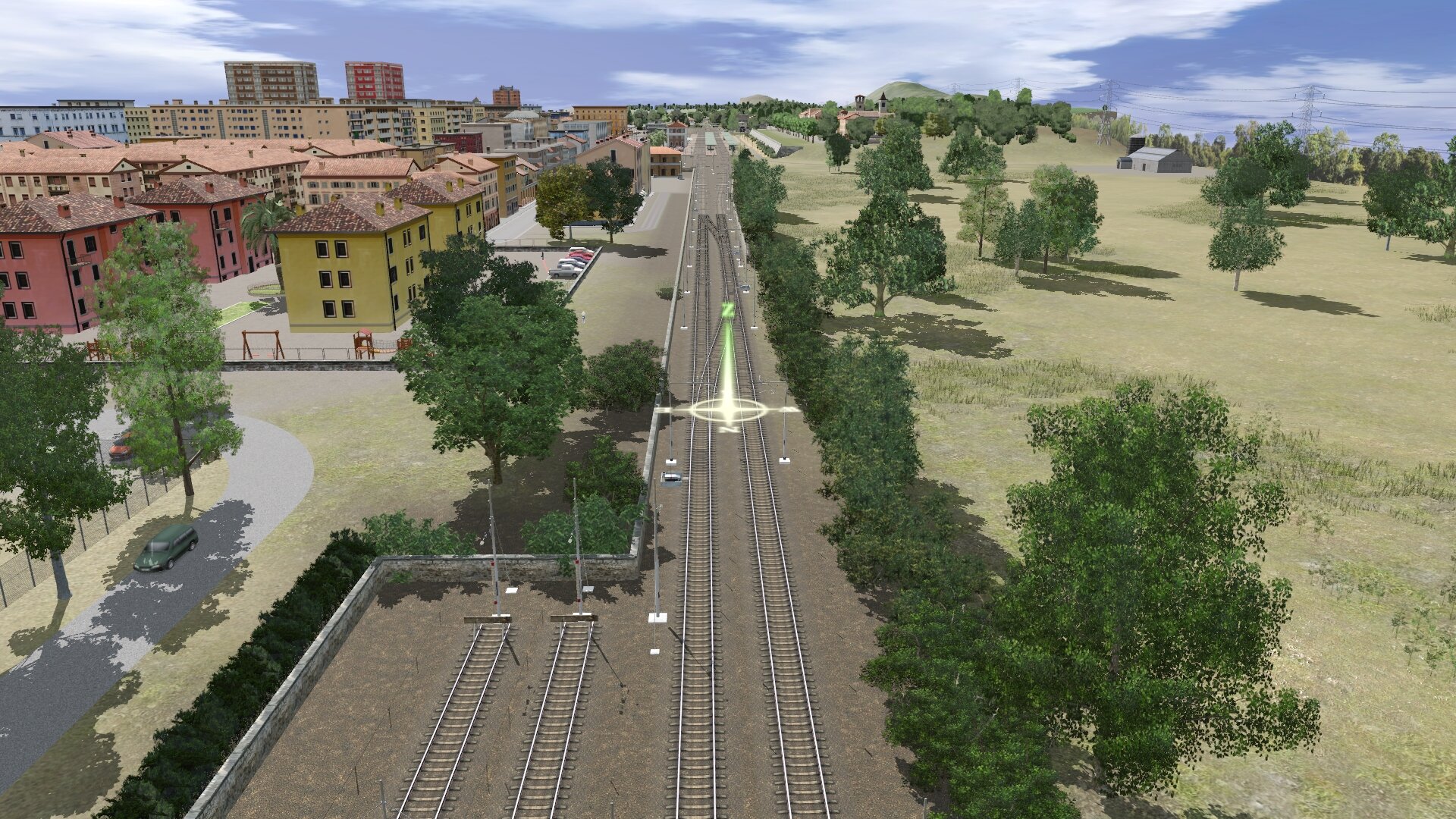

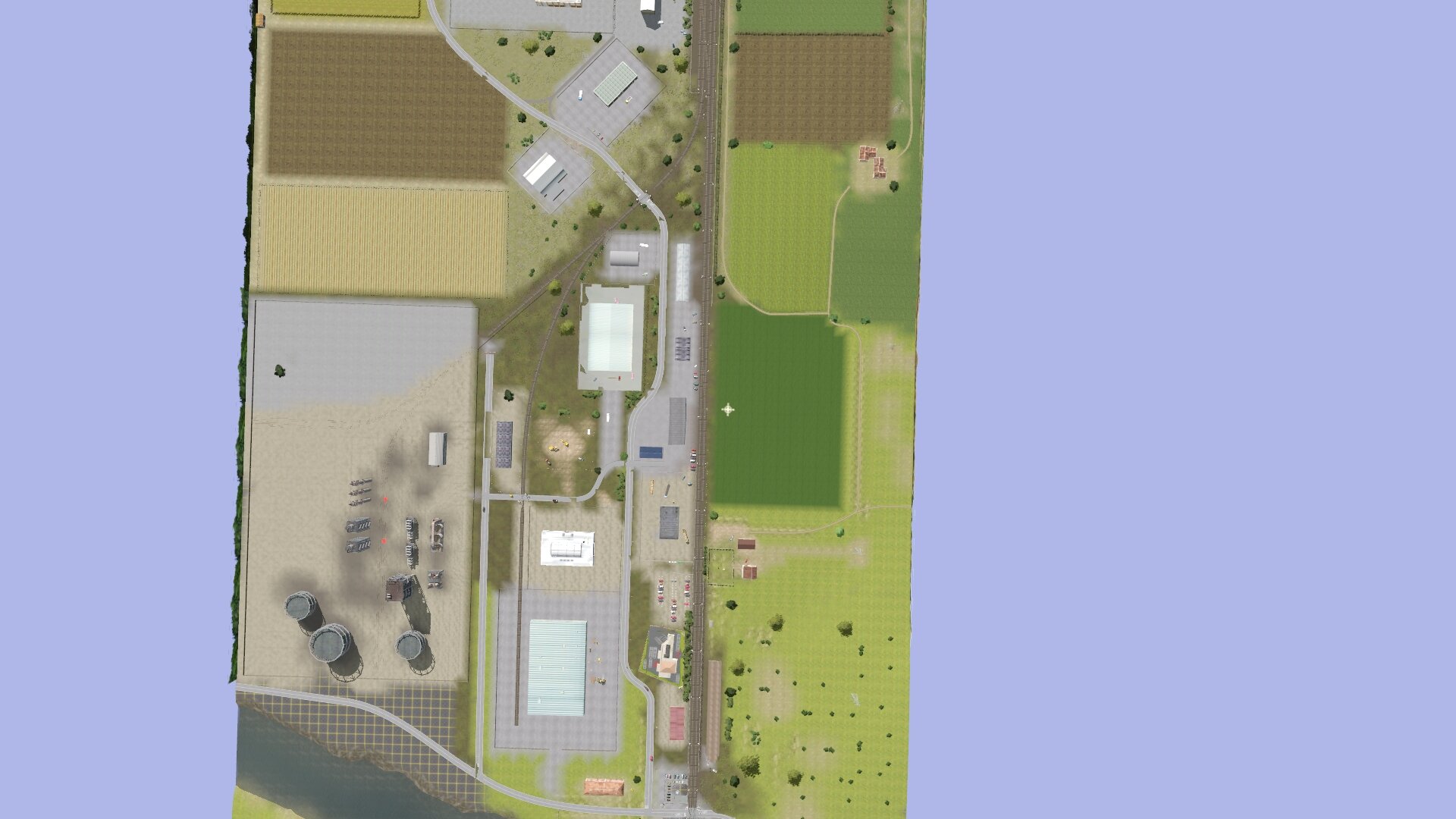

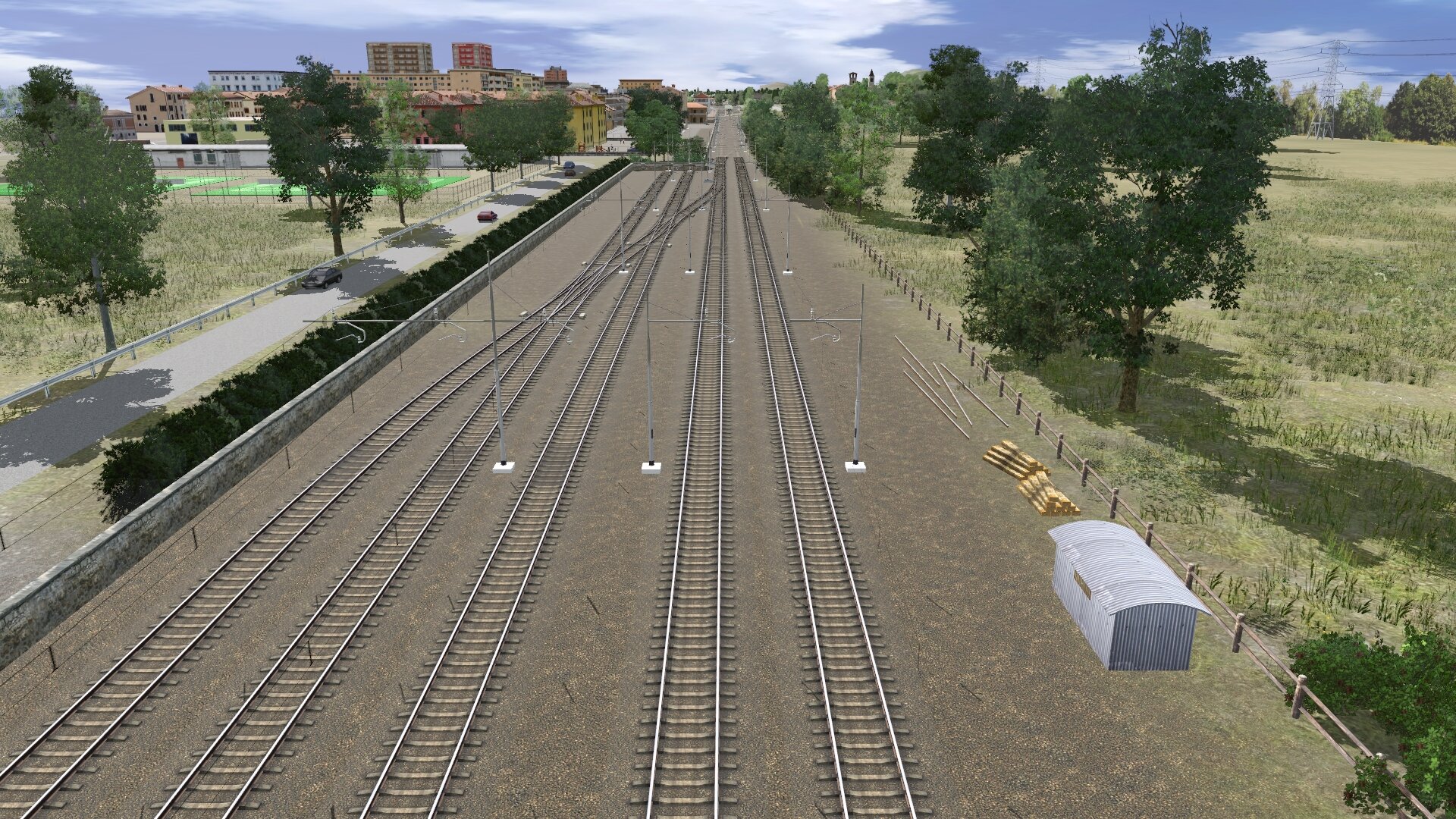

...e ora Merrone. Tanti screenshot per darti un'idea. Spero di esserci riuscito.




































:ciao:









  • Like 2
Posted
3 ore fa, helys ha scritto:

Finalmente ti ritrovo! Ora ti riconosco. :inchino:



Sono i mezzi tecnici che mi lasciano a piedi :rabbia:, ma la voglia c'è sempre! 😄



3 ore fa, helys ha scritto:

L'asta di manovra è 185 m. Mi sembra sufficiente. Se sei d'accordo non cambierei lo scambio.



Sì, va benissimo!



3 ore fa, helys ha scritto:

L'erba a destra è decisamente più bella. Sostituirò anche l'altra. Ti pare?



D'accordissimo: purtroppo, non tutte le erbe realizzate con i plane appaiono bene in TRS19. Ce ne sono alcune usate dallo Zione sulla Sebino che sono spettacolari, ma non so quali siano.



35 minuti fa, helys ha scritto:

Tanti screenshot per darti un'idea. Spero di esserci riuscito.



Perfetto, va benissimo! Non vedo l'ora di provarla dal vivo.





Posted

Ricapitolazione finale:

km 7 - Roggia (1 binario di precedenza centrale per merci + scalo)

km 17 - Merrone (2 binari di precedenza laterali +  scalo + 2 raccordi)

km 24 - Monte Eria (fermata, solo di transito)

km 33 - Oltena (precedenza + scalo + 2 raccordi + binari per servizi lavori e IE)





Cooper Engineer
Posted

Il segnale a 2 vele tonde andrebbe arretrato almeno a 100 metri prima del deviatoio :ciao:


  • Like 2
Posted

Intanto ci portiamo avanti per la realizzazione del Fascicolo Linea :mrgreen:






P.S. Mancano due accessori fondamentali: la pesa a ponte e la sagoma limite, ma si inseriscono in un minuto.



Prossima fermata, Merrone :mrgreen:



:ciao:

Posted

@Cooper Engineer Tranquillo, che prima della pubblicazione si provvederà ad un accurato esame della segnaletica. Io non sono in grado, quindi il revisore dovrà essere qualcun altro... :fischietta:.



:ciao:

Posted
13 ore fa, UP844 ha scritto:

Intanto ci portiamo avanti per la realizzazione del Fascicolo Linea :mrgreen:






P.S. Mancano due accessori fondamentali: la pesa a ponte e la sagoma limite, ma si inseriscono in un minuto.



Prossima fermata, Merrone :mrgreen:



:ciao:



:batiman: :batiman: :batiman:

Posted
Il 23/4/2023 alle 15:21, Cooper Engineer ha scritto:

Il segnale a 2 vele tonde andrebbe arretrato almeno a 100 metri prima del deviatoio :ciao:





Ovviamente non mi smentisco. Non ho padronanza dei segnali, come sai (Due Golfi!!!). Questo, però, dovrebbe essere il segnale di protezione della successiva stazione di Merrone e si trova a 100 m dall'ultima tabella segnaletica (1 barra). Chiaramente, né la stazione, né la tabella, sono visibili nell'immagine.



:ciao:

Cooper Engineer
Posted
1 ora fa, helys ha scritto:



Ovviamente non mi smentisco. Non ho padronanza dei segnali, come sai (Due Golfi!!!). Questo, però, dovrebbe essere il segnale di protezione della successiva stazione di Merrone e si trova a 100 m dall'ultima tabella segnaletica (1 barra). Chiaramente, né la stazione, né la tabella, sono visibili nell'immagine.



:ciao:

Ma certo ci mancherebbe 😉 dall'immagini mi pare di capire che c'è una zona, passami il termine "smistamento" ... i 3 binari sulla sx che terminano con tronchini .... poi ce un tratto rettilineo con 2 comunicazioni e poi la stazione ....

Se fosse così penso che tecnicamente ci vorrebbe una protezione esterna dove ti dicevo nel post sopra ( a protezione dello "smistamento" ) e una protezione interna poco prima delle comunicazioni a protezione delle stazioni.

Nel senso opposto una partenza interna a valle dei marciapiedi e una partenza esterna sui binari dello "smistamento" con triangolo 30 e i 2 binari di corsa .... ma ci vorrebbe un piano schematico del tutto considerando anche eventuali portali TE immagino ...

Ne riparliamo, se vuoi, quando sarà il momento :ciao:

  • Like 1
Posted

Merrone ha un fascio di presa/consegna per i due stabilimenti raccordati prima della stazione vera e propria. Teoricamente, ci dovrebbe essere una comunicazione anche prima del fascio per permettere l'accesso dalla piena linea da entrambi i binari.



3 ore fa, Cooper Engineer ha scritto:

Se fosse così penso che tecnicamente ci vorrebbe una protezione esterna dove ti dicevo nel post sopra ( a protezione dello "smistamento" ) e una protezione interna poco prima delle comunicazioni a protezione delle stazioni.



Sì, sì! :boing: Così usiamo i cartelli INT/EST/RIP :mrgreen:



:ciao:

  • Like 1
Posted

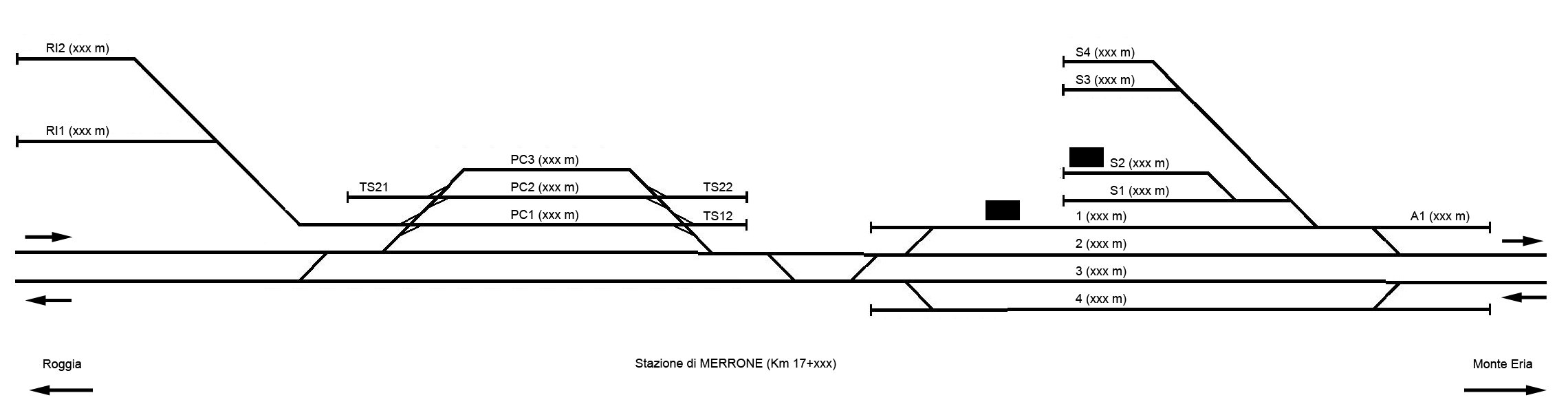

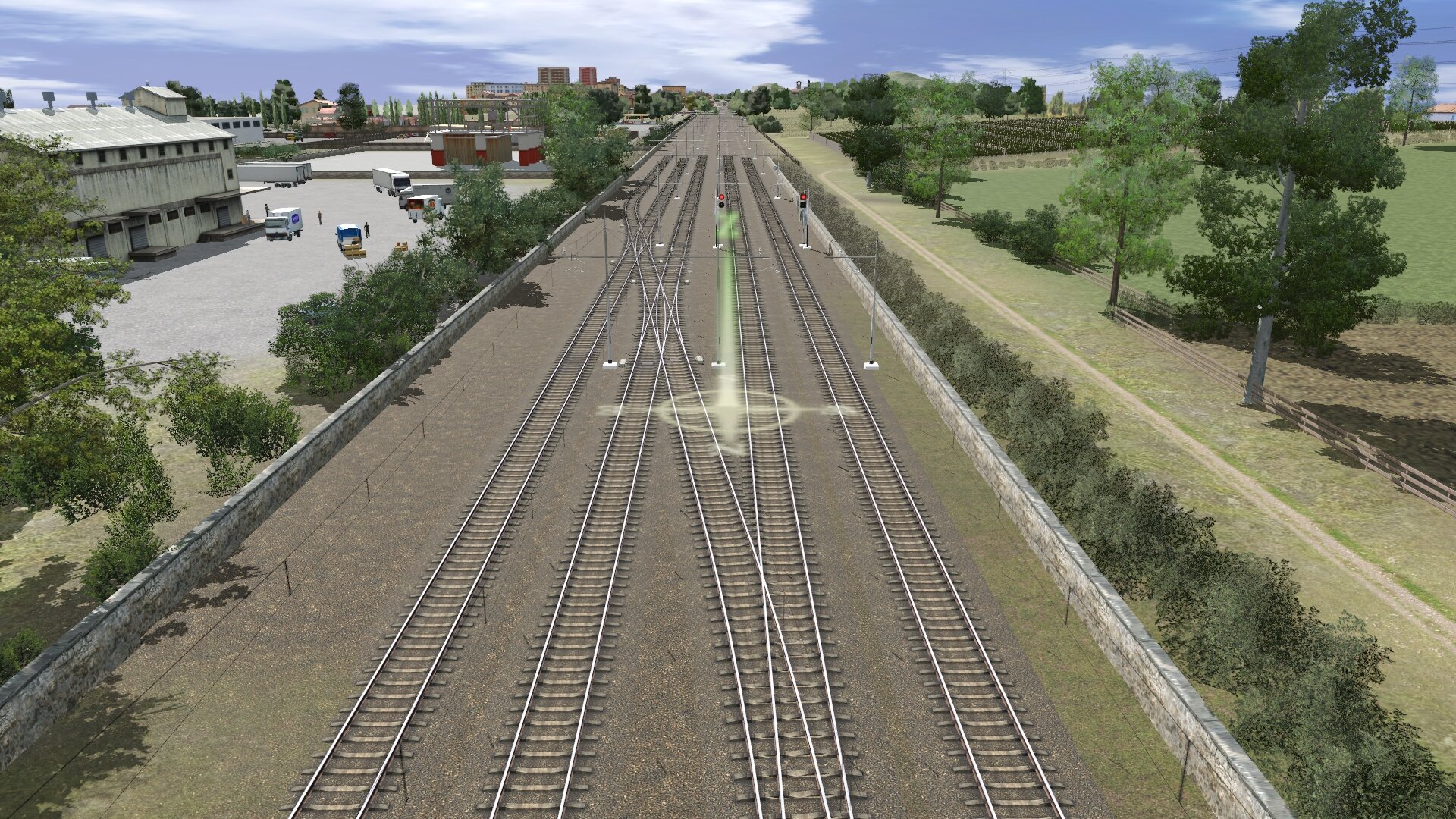

Merrone






Problemi da correggere sulla stazione di Merrone

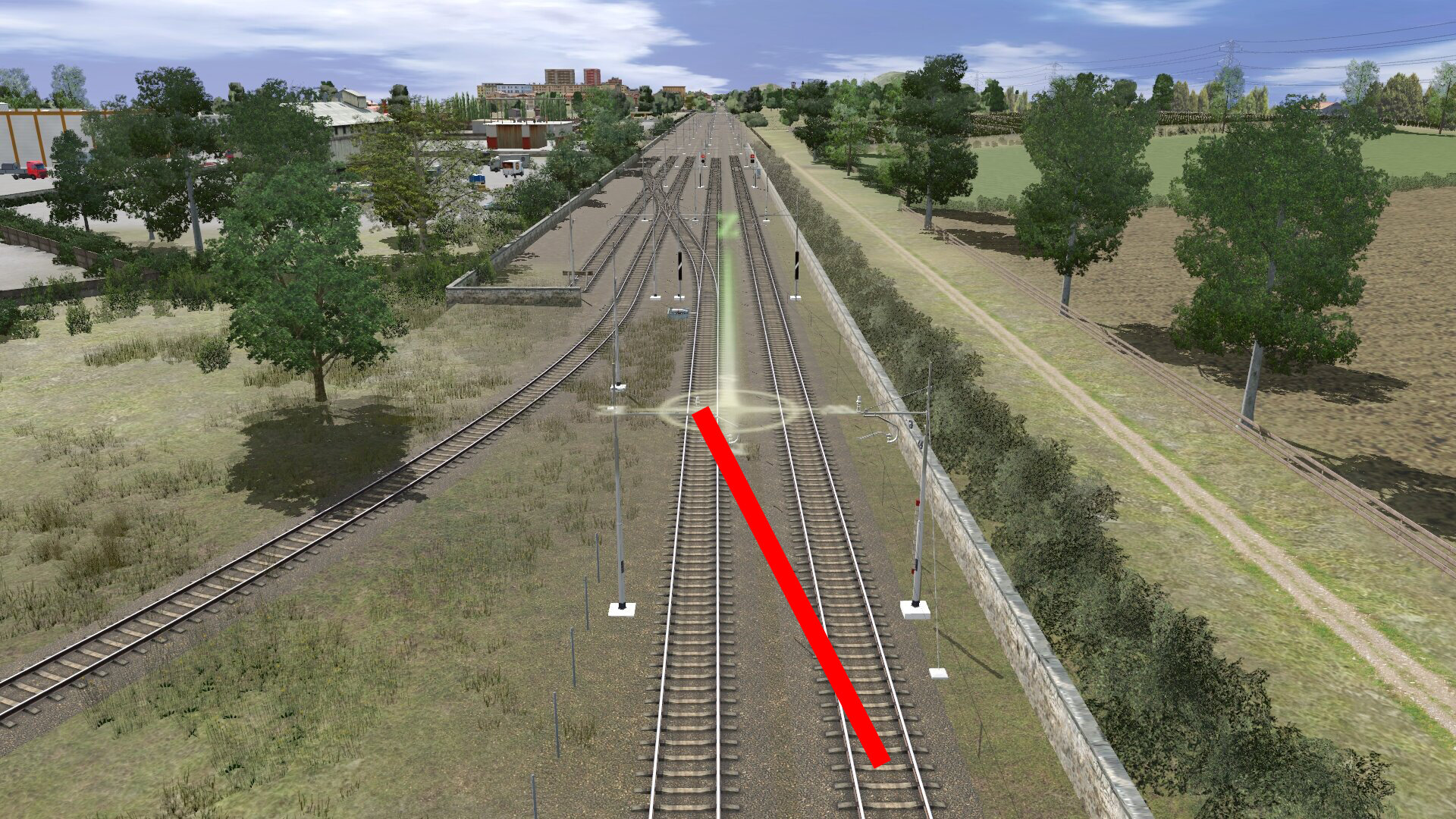

1) Essenziale: ci vuole una comunicazione tra i due binari di corsa (l'ho già indicata nello schema qui sopra, perché è assolutamente irrinunciabile) altrimenti un treno in partenza dal fascio presa/consegna dei raccordi non può procedere nella direzione verso il basso nell'immagine. Dovrebbe retrocedere fino alla comunicazione posta tra il fascio presa/consegna e la stazione vera e propria e poi ripartire, intralciando la linea per troppo tempo.

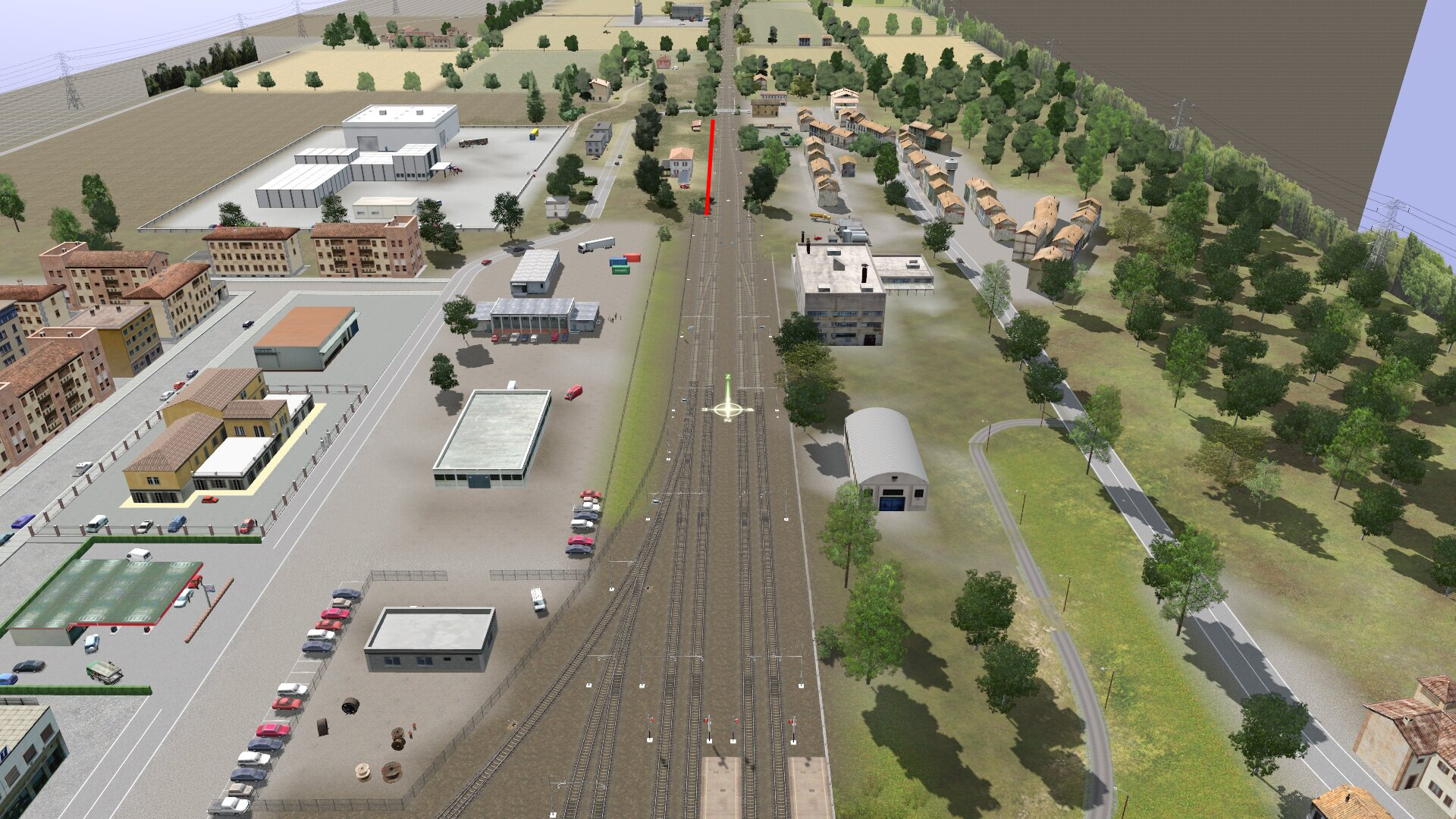

2) Un po' meno essenziale, ma importante comunque: l'asta di manovra serve quattro binari dello scalo merci, ma è più corta di tutti questi binari, anche se lo spazio per prolungarla fino al PL c'è.



Comunque, aspetta a metterci mano, perché questa parte non mi convince del tutto... :bho:






3) Domanda: dopo il PL che si vede nell'immagine qui sopra, c'è un'altra doppia comunicazione, vero?



:ciao:

Posted

Scusa il ritardo, Carlo. Così, a volo, non ricordo. Tra domani e sabato la risposta (non ho avuto tempo di aprire Trainz in questi giorni)



:ciao:

Posted

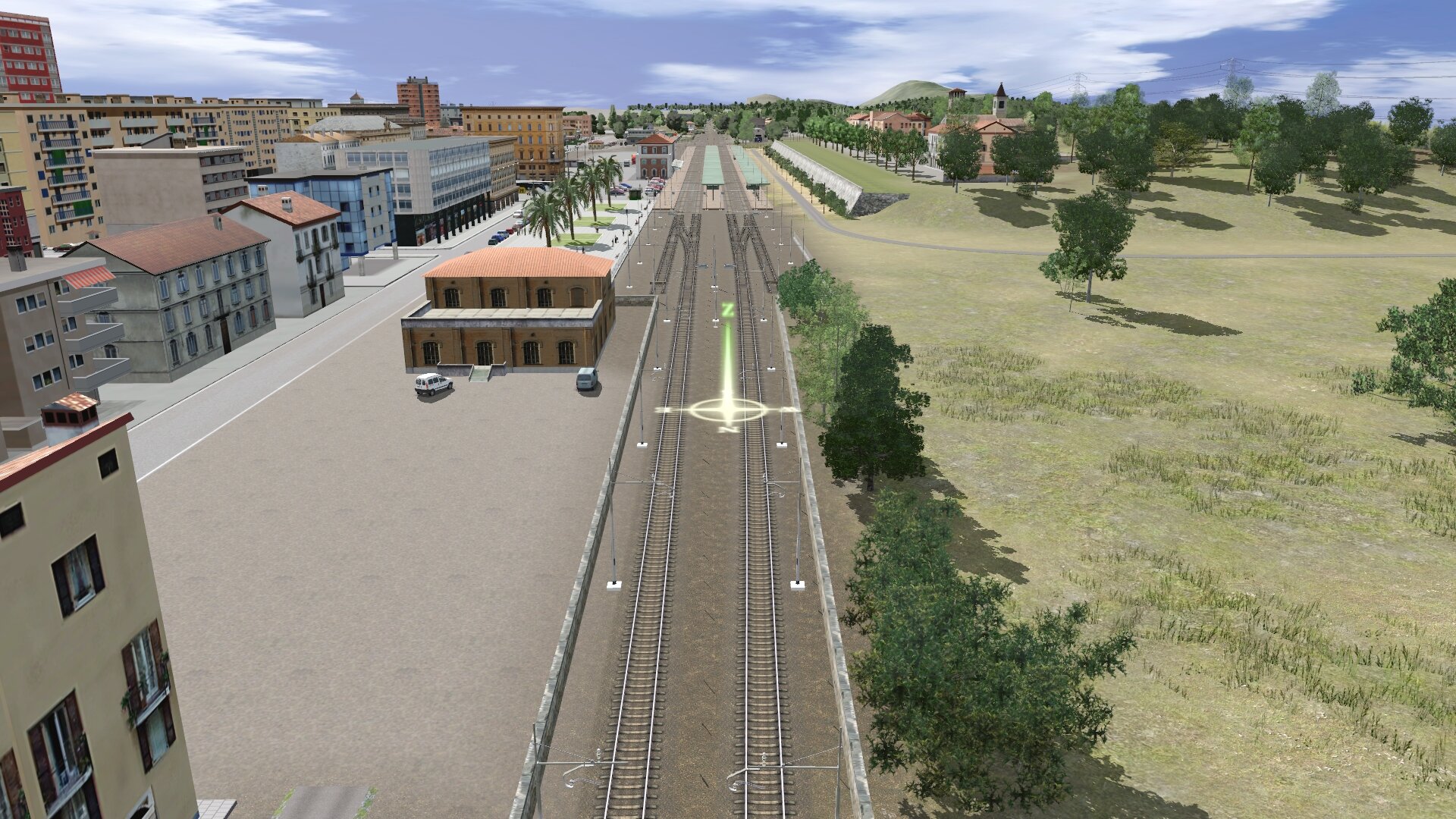

Ecco l'altra comunicazione, dopo il passaggio a livello.






:ciao:

Posted
Il 22/4/2023 alle 17:24, D143.3046 ha scritto:

Marcello e Carlo, scusate l'intromissione, ma visto che Carlo aveva avanzato l'idea di una stazione con raccordo a un'industria chimica.... posso suggerire Priolo-Melilli?



Magari ce ne fossero di più di intromissioni, questa discussione è praticamente un duetto tra Marcello e me :mrgreen:.



Ho dato un'occhiata a Priolo-Melilli: il piano di stazione è effettivamente semplice, i raccordi meno: quello a monte della linea ferroviaria è piuttosto esteso, mentre di quello a mare  non rimane più nulla oltre un ponticello che parte dal 3° binario della stazione 😞. Pensavo a una rappresentazione semplificata del raccordo a monte, mantenendo le varie zone di carico/scarico specializzate (per le cisterne, i container, ecc.) anche perché una riproduzione fedele dei due complessi si estenderebbe per 4-5 quadrotti.



Ho anche dato un'occhiata a Gela e ad altri complessi chimici e petrolchimici, come:

  • depositi di GPL (Casalpusterlengo, Domegliara, Basiliano)
  • raffinerie (Trecate, Rho, Sannazzaro de' Burgundi)
  • impianti chimici (Brindisi, Rosignano)

in genere sono stabilimenti enormi, con strutture piuttosto complesse e inoltre, cosa da non sottovalutare, in un impianto del genere non possono mancare estese reti di tubazioni (i cosiddetti pipe-rack, vedi sotto).



images?q=tbn:ANd9GcSNrNMPnZbuNAZiNQx93hD



Sulla DLS ce ne sono alcuni tipi, ma vorrei verificarne il peso (con i tubi, è facile concentrare milioni di poligoni in pochi metri).



Continuo nella ricerca...

Posted
9 minuti fa, D143.3046 ha scritto:

Tavazzano e Pieve Vergonte li hai visti?

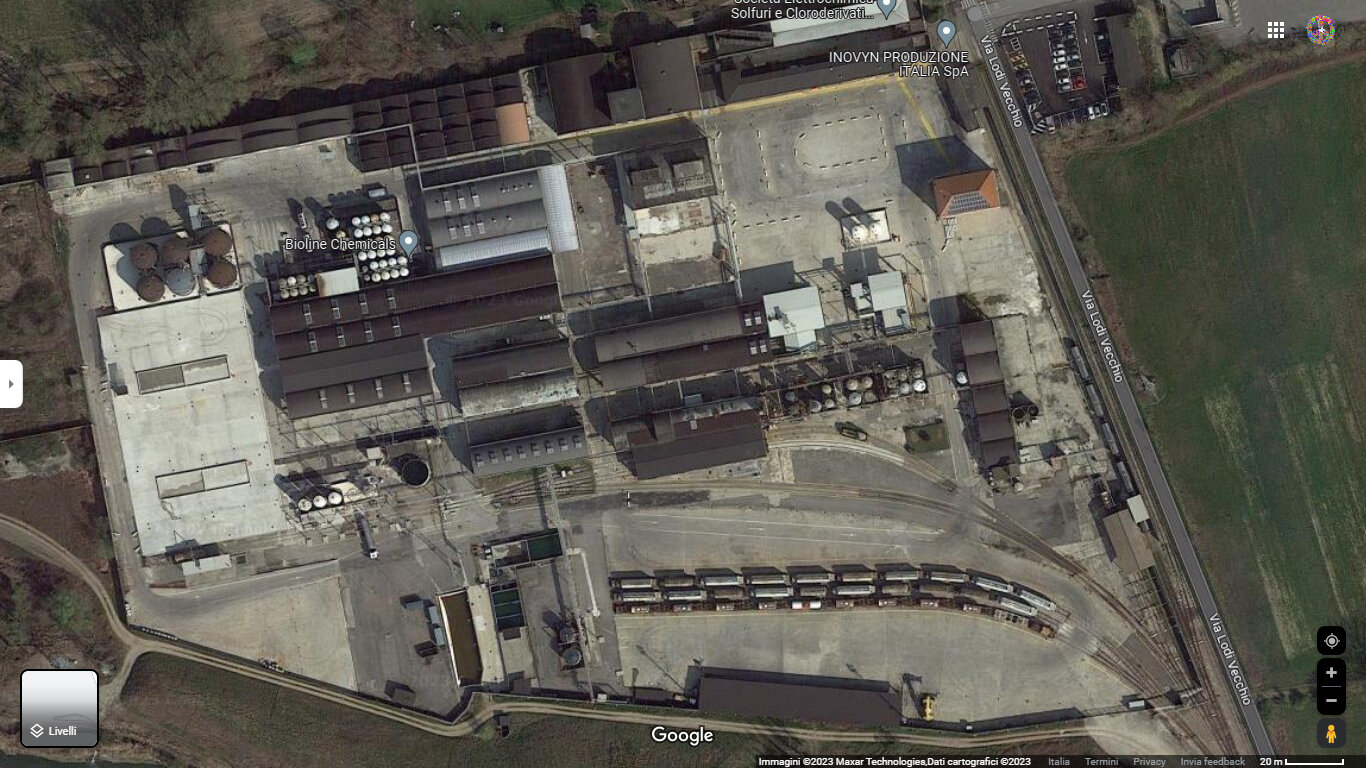

Infatti, lista degli impianti abilitati alla mano :mrgreen:, stavo proprio facendo una ricognizione a Tavazzano, che si presterebbe molto bene: lo stabilimento è relativamente piccolo (circa 300 x 300 metri) però ha una discreta rete interna (vedi immagine qui sotto), due locomotive proprie e un traffico abbastanza variegato: cisterne (comprese le Ermeva bianco/rosse di cui si discuteva tempo addietro), pianali con container cisterna/rinfuse (vedi seconda foto) e, in ultimo, dei vecchi amici (vedi ultima foto)



Vista d'insieme dello stabilimento - il lato superiore è circa 300 metri






Carro Sgnss o Sggmrss VTG

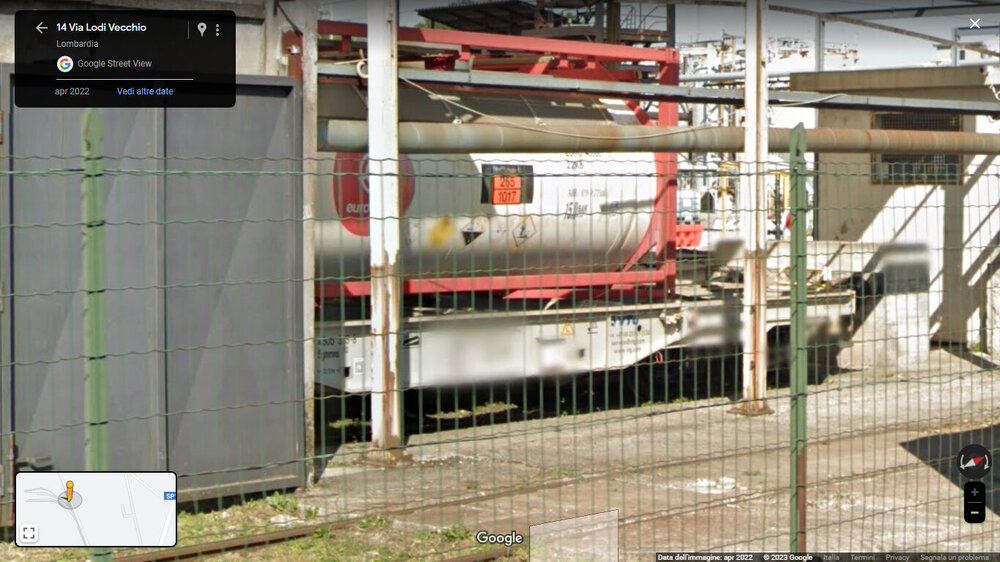

Carro Uacs GATX (lo abbiamo :mrgreen:)






Vado a vedere Pieve Vergonte...

:ciao:

Posted
3 minuti fa, D143.3046 ha scritto:

o lo ignoro volutamente per ovvi motivi :mrgreen:



Infatti Tavazzano nell'elenco degli impianti serviti da Mercitalia non c'é (e fermiamoci qui, grazie).



Su Youtube ci sono due video risalenti ad alcuni anni fa in cui appare una Henschel a tre assi (in uno dei due identificata come una D.145 :suicide:), nella variante senza bielle, che però è stata fatta solo da Amazing Mike, mannaggia!



Ho guardato Pieve Vergonte: su Google Earth e Maps è un po' sfocato, ma ho trovato una planimetria relativa alla bonifica dei terreni: lo stabilimento è un po' grossino (500+ metri sul lato maggiore).



La scelta migliore mi sembra Tavazzano: compatto (sta in un quadrotto), con traffico variegato e piano binari dello stabilimento abbastanza vario.



La stazione di Tavazzano è semplicissima, con un binario di precedenza (anche con funzione di binario di presa/consegna per lo stabilimento, i carri con merci pericolose non possono essere lasciati in sosta)



:ciao:







Davide Eos
Posted
43 minuti fa, UP844 ha scritto:

Carro Sgnss o Sggmrss VTG




Nessuno dei due, è un Sgmmns.

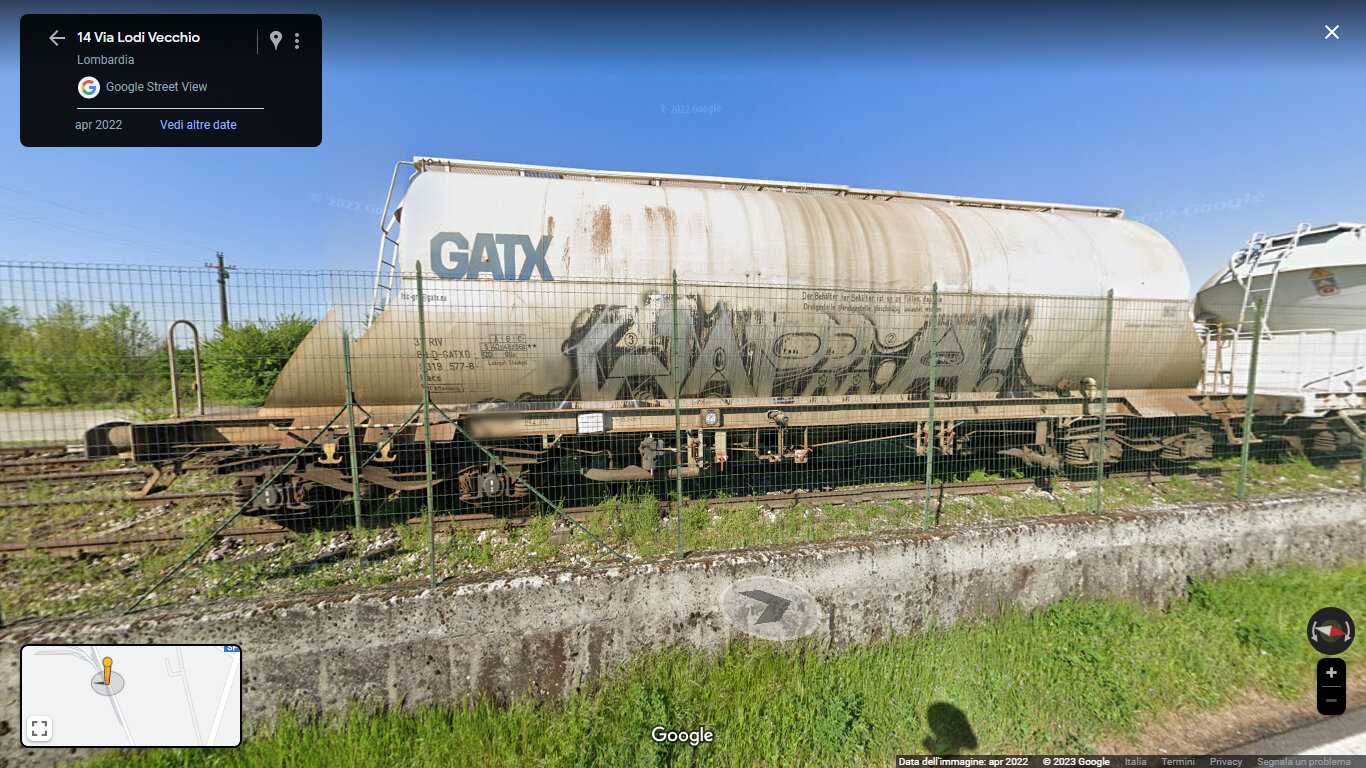

Un esempio:




Da AAE a VTG cambia un pò la forma, ma il carro è quello.



:ciao:

  • Thanks 1
Posted

Non avevo notato la brevità della parte più alta della fiancata del telaio...

Posted

@UP844



Ciao Carlo.

Guarda con calma. Alla zona dove sorgerà la stazione, non sono ancora arrivato e, al momento, mi manca anche il nome.



:ciao:

×
×
